29 Ağustos 2023LINEAR KIZAK SERİSİ
MODEL | BİRİM | FCL-140 | FCL-200 |
---|---|---|---|
Çevirme Çapı | mm | 470 | 470 |
Max. kesme çapı | mm | 260 | 292 |
Max. kesme boyu | mm | 290 | 500 |
iki punta arası mesafe | mm | 397 | 620 |
Spindle nose | ASA | A2-5 | A2-6 |
Ayna ebadı | inch | 6 | 8 |
Fener mili dış çap | mm | 57 | 67 |
iş mili devri | rpm | 6000 | 4500 |
Spindle motor gücü | kW | 7.5/11 | 7.5/11 |
Spindle sargı | mm | 0.003 | 0.03 |
Fener mili iç çap | mm | 45/52 (OPT.) | 52 |
Z eksen hareketi | mm | 320 | 520 |
X eksen hareketi | mm | 150 | 176 |
Z eksen boşta ilerleme hızı | m/min | 30 | 30 |
X eksen boşta ilerleme hızı | m/min | 30 | 30 |
Takım adedi | 10 | 10 | |
Takım dış çap | mm | 20x20 | 20x20 |
Delik bara çap | mm | 32 | 30 |
Punta hareketi mesafesi | mm | 250 | 450 |
Pinol hareketi | mm | 80 | 100 |
Pinol çapı | mm | 70 | 75 |
Punta koniği | MT | 4 | 4 |
Punta sürüşü | Hydraulic | Hydraulic | |
Punta konumlandırma | manual | manual | |
Boyutlar (ExBxY) | M | 2.1 x 1.6 x 1.6 | 2.8 x 1.7 x 1.6 |
Makina ağırlığı | ıb/kg. | 6160 / 2800 | 8487 8 3850 |

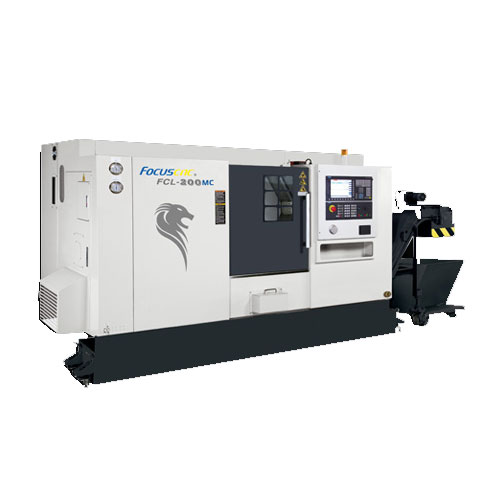

MODEL | FCL-200HT | FCL-200MC | FCL-300 | FCL-300MC |
---|---|---|---|---|
Çevirme Çapı | 470 | 470 | 600 | 600 |
Max. kesme çapı | 300 | 196 | 450 | 330 |
Max. kesme boyu | 479 | 444 | 700 | 669 |
iki punta arası mesafe | 620 | 620 | 620 | 810 |
Spindle nose | A2-6 | A2-6 | A2-8 | A2-8 |
Ayna ebadı | 8 | 8 | 10 | 10 |
Fener mili dış çap | 67 | 67 | 88 | 88 |
iş mili devri | 3500 | 4500 | 3000 | 3000 |
Spindle motor gücü | 11/15 | 5.5/7.5 | 15/18.5 | 15/18.5 |
Spindle sargı | 0.003 | 0.003 | 0.003 | 0.003 |
Fener mili iç çap | 52 | 52 | 77 | 77 |
Z eksen hareketi | 520 | 520 | 762 | 762 |
X eksen hareketi | 176 | 161 | 260 | 260 |
Z eksen boşta ilerleme hızı | 30 | 30 | 24 | 24 |
X eksen boşta ilerleme hızı | 30 | 30 | 20 | 20 |
Takım adedi | 10 | 10 | 10 | 10 |
Takım dış çap | 25x25 | 20x20 | 25x25 | 25x25 |
Delik bara çap | 40 | 32 | 40 | 40 |
Punta hareketi mesafesi | 450 | 450 | 627 | 627 |
Pinol hareketi | 100 | 100 | 120 | 120 |
Pinol çapı | 75 | 75 | 85 | 85 |
Punta koniği | 4 | 4 | 4 | 4 |
Punta sürüşü | Hydraulic | Hydraulic | Hydraulic | Hydraulic |
Punta konumlandırma | manual | manual | manual | manual |
Boyutlar (ExBxY) | 2.6 x 1 .7 x 1.6 | 2.6 x 1 .7 x 1.6 | 3.6 x 1 .8 x 1.8 | 3.6 x 1.8 x 1.8 |
Makina ağırlığı | 8487/3900 | 8487/3950 | 11000/5600 | 12570 / 5700 |
